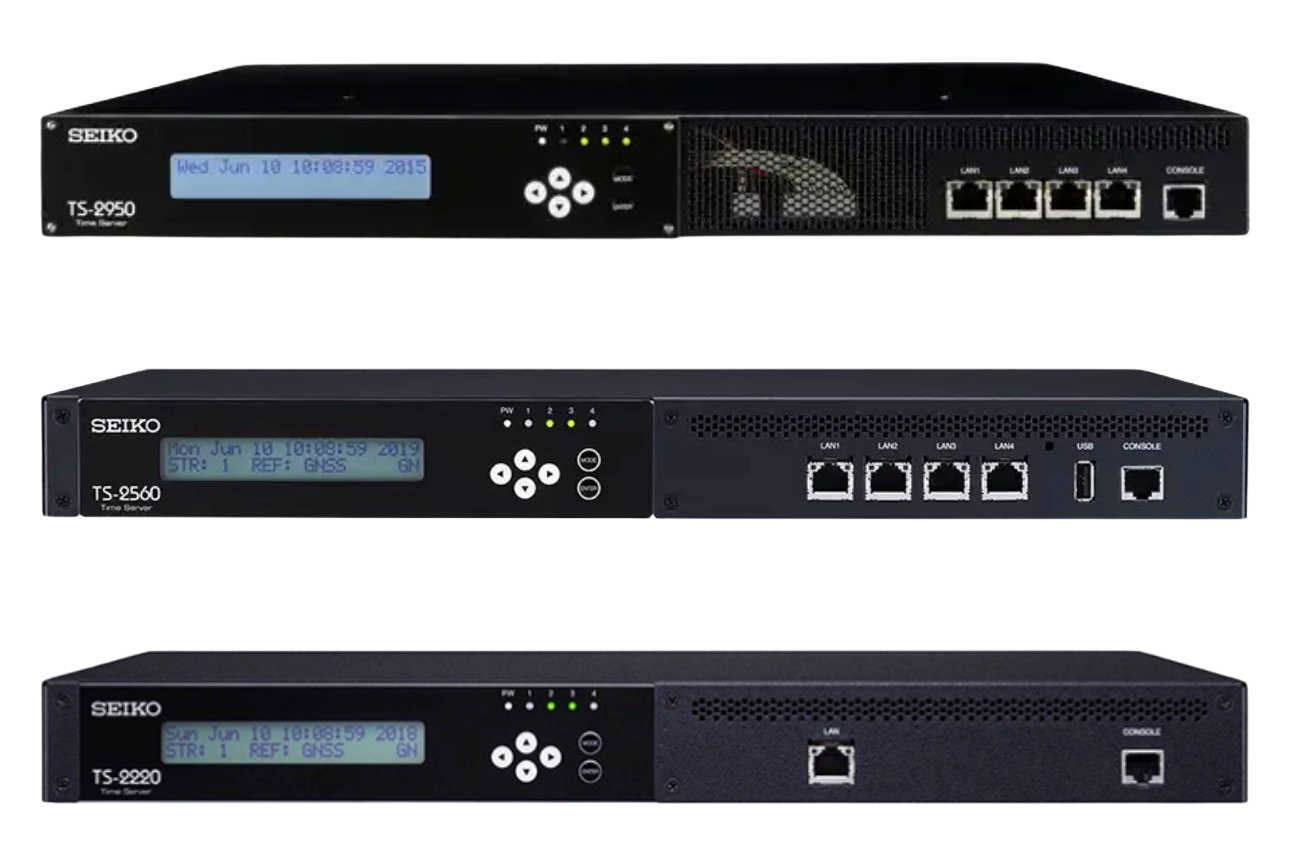

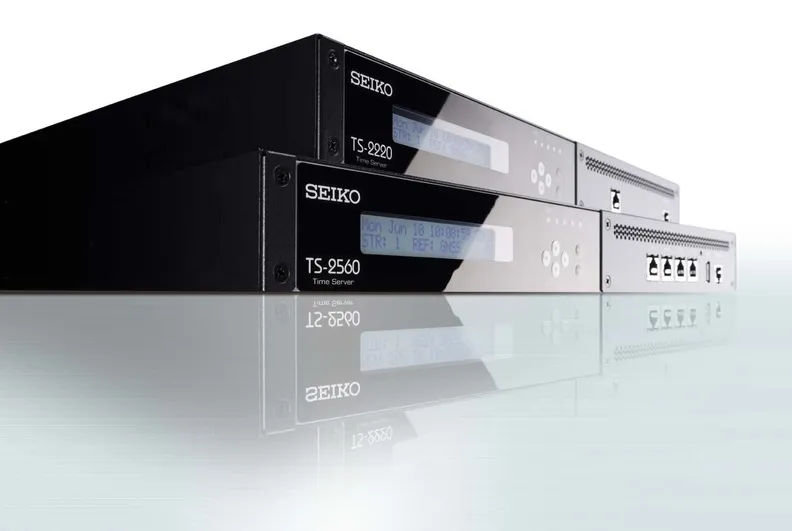

タイムサーバーシリーズ
タイムサーバーシリーズについて
ペンティオはセイコーソリューションズのタイムサーバーシリーズをご提供しております。
タイムサーバーはネットワーク上のあらゆる機器に標準時刻を高精度に配信し、安定した時刻同期を実現するサーバーです。
ペンティオでは、タイムサーバーを用いて最適な時刻同期を実現するためのネットワーク構成など、御社のシステムをトータルに設計支援します。GPS電波測定によるアンテナ設置設計や、高い精度が求められる現場向けの製品であるTS-2950も取り扱っております。
タイムサーバーシリーズの特徴
様々な時刻ソースに対応
GNSS(GPS)
FM
長波JJY
光テレホンJJY
GNSS(GPSを含む)、FM、長波JJY、光テレホンJJYなど様々な時刻ソースに対応しています(※)。これにより、電波が届きにくい場所でも正確に時刻同期をさせたい等、幅広いお客さまニーズにご対応します。
※それぞれの時刻ソースの対応機種は 以下の時刻ソース対応表をご参照ください。
処理能力を向上
従来機種と同様のNTPサーバー機能を搭載し、NTPパケット処理能力を5倍以上に向上、消費電力を約25%低減しました。昨今の広帯域なネットワーク環境に適用すべく、LANインターフェースには1000BASE-T（35peed）を採用しています。
うるう秒のズレを自動調整
うるう秒とは地球の自転の速度の変化によって生じる協定世界時(UTC)と世界時の間のズレを修正するために、１秒挿入あるいは引き抜かれる時間です。セイコーのタイムサーバーはうるう秒が発生した時の対応機能を２種類実装。うるう秒発生の２時間前から分散調整する漸次調整方式と、協定世界時(UTC)にリンクする即時調整方式を選択できます。
調査･工事･設定サービス
ペンティオは、セイコーソリューションズ社タイムサーバーTS-2560やTS-2220などを導入頂くお客様へ、事前の「電波調査･報告書」、導入時の「アンテナ設置･配線工事」、設置時の「タイムサーバー設置･設定」の各種サービスをご提供しております。
電波調査･報告書
「電波調査･報告書」サービスはアンテナ設置場所のGNSS、FM、長波JJYなど各時刻ソースの電波受信感度測定を実施いたします。
アンテナ設置･配線工事
「電波調査･報告書」サービスはアンテナ設置場所のGNSS、FM、長波JJYなど各時刻ソースの電波受信感度測定を実施いたします。
タイムサーバー設置･設定
「タイムサーバー設定･設置」は、タイムサーバー本体を設置する作業と、本体の設定を実施します。

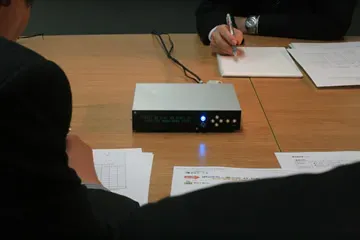

電波調査･報告書
ペンティオの「電波調査･報告書」サービスは、機器導入･選択の事前に、設置を予定している環境におけるGPS電波測定など各時刻ソースの受信感度を測定します。測定の結果一定上の特性があれば「合格」とします。
アンテナ設置･配線工事
ペンティオの「アンテナ設置･配線工事」サービスは、アンテナの設置･配線工事をサポートします。
日本全国多くの地域を訪問作業します。（対応地域につきましてはペンティオ営業担当までお問い合わせ下さい。）

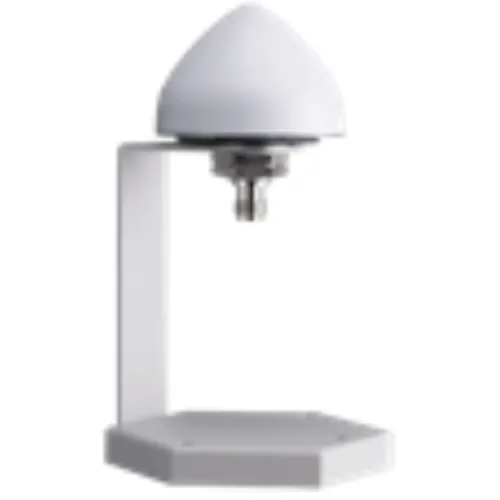

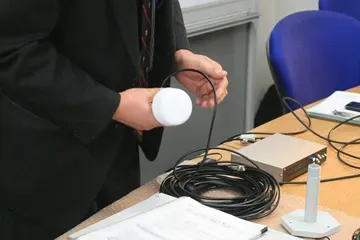

GNSSアンテナ
GNSSアンテナは、ビルの屋外や空が見渡せる窓際に設置するアンテナです。防塵防滴加工されており風雨にさらされても問題ありません。事前の電波調査でGNSS衛星を必要数以上捕捉できる場所に設置します。

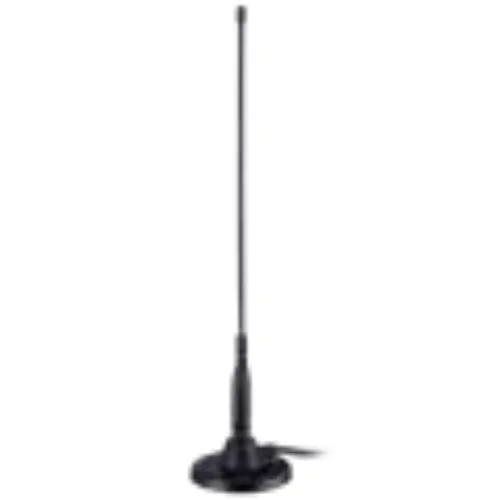

FMアンテナ
FMアンテナは、オフィス内の窓際などに設置するアンテナです。オフィス内でも鉄製ドア内環境やデータセンターなどのFM受信感度特性の低い場所は避け設置します。

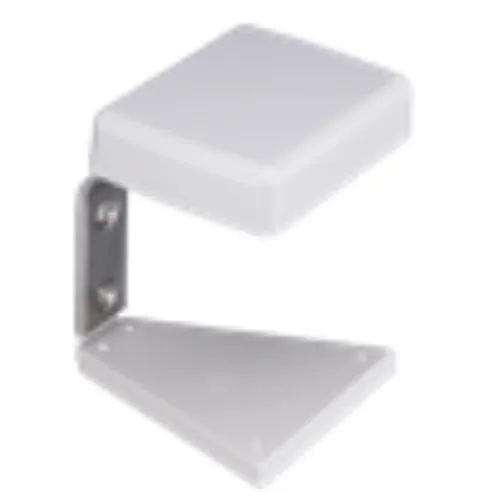

長波受信機
長波受信機は、ビルの屋外や空が見渡せる窓際に設置するアンテナです。
日本標準時で取得したい方や、山間部などのFM電波が入らない環境で取得したい方におすすめです。
タイムサーバー設置･設定

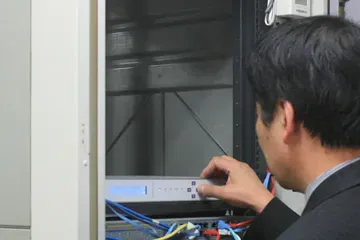

タイムサーバー設置
タイムサーバーは、通常サーバラック内に設置します。安定的な電源が確保できる場所であり、夏場の暑い時期でも設置環境の温度が安定している場所に設置します。
配線作業としては、タイムサーバーから時刻情報をNTPプロトコルで配信するためのLANケーブルと、時刻源接続ケーブルのふたつを結線します。

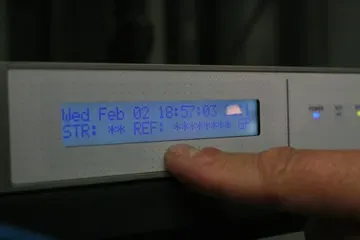

タイムサーバー設定
タイムサーバー設定は、LAN側のIPアドレスの設定をはじめとするネットワーク設定、さらにタイムサーバー時刻源ごとのそれぞれの設定項目があり、これらを設定します。
1.ネットワーク設定
2.時刻源ごとの設定（例 GPS位置設定モードの場合は緯度経度情報など）
時刻ソースタイプ対応表
横にスクロールできます
| GNSSタイプ | 長波JJYタイプ | FMタイプ | 光テレホンJJYタイプ | |
|---|---|---|---|---|

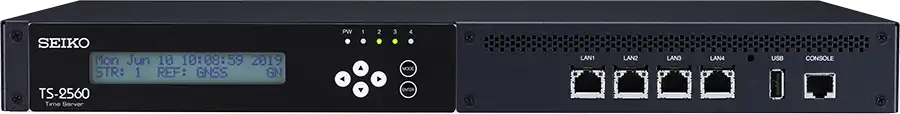

TS-2560 |
セイコータイムマネージメントサービス | |||
TS-2220 GNSSタイプ |
TS-2220 長波JJYタイプ |
TS-2220 FMタイプ |
||
| 標準価格 | オープン価格 | オープン価格 | オープン価格 | サービス価格 |
| 時刻修正方法 | GNSS経由で世界標準時刻を取得 | 長波で日本標準時刻を取得 | 毎正時にNHK FMラジオの時報（880Hz）を検出し修正 | NICT日本標準時を光テレホンJJYで取得 |
| 利用が可能な 地域 |
全世界 ※国内のみ販売 |
日本国内のみ | 日本国内のみ | 全国の光回線対象地域 ※NTTの光回線収容可能なビル |
| 時刻取得に 必要な物 |
GNSSアンテナ設置(屋内･外) ※屋外設置の場合には 配線･工事が必要 |
長波受信機の屋外設置(工事有)受信ユニットのケーブル配線･設置 | FMアンテナ設置 (屋内･外) ※屋外アンテナの場合工事が必要 |
光電話回線 |
| 電波受信の 容易さ |
難 空が見渡せる窓があれば受信可能 |
難 屋内は難しい、窓際で入る可能性あり |
低 屋内でも受信可能、ラジオが聞こえれば時刻修正可能 |
電波なし |
| 時刻修正精度 | ±1μs/回 | ±100ms/回 | ±100ms/回 | ±1μs/回 |
| 時刻修正頻度 | 随時 | １時間ごと | 約1時間ごと | |
| 導入初期 コスト |
高 GNSSアンテナ･ケーブル配線費用 |
中 アンテナ工事がいるが、GNSSよりは安価 |
低 屋外でもTVアンテナ共用可 |
中 ※別途「導入サポートオプション」あり |
| ランニング コスト |
不要 GNSSは受信料など無し |
不要 長波も受信料など無し |
不要 NHKラジオの時報を利用 |
必要（サービス価格に含まれる） 時刻同期ごとに通信費発生 |
| このような方に お奨め |
･とにかく精度！少しでもズレ無く ･初期費用はかかってもランニングコストを安く |
･日本標準時で取得したい ･アンテナの屋外設置は問題ない |
･まずは、時刻同期をさせることから始めたい ･特別な設備や工事はしたくない |
･屋外GNSSアンテナ設置環境がない方 |
| 導入例の多い 業種･業態 |
病院･製薬会社･官公庁 | 官公庁･電力系 | 報道放送･病院･自治体 | データセンター･通信キャリア |
仕様
横にスクロールできます
| TS-2560 GNSSタイプ | TS-2220 GNSS･長波JJY･FMタイプ共通 |
||
|---|---|---|---|
| ネットワーク | プロトコル | UDP/IP、TCP/IP、HTTP、SNMP | UDP/IP、TCP/IP、HTTP、SNMP |
| LANインターフェイス | 10BASE-T / 100BASE-TX / 1000BASE-T 4ポート | 10BASE-T / 100BASE-TX / 1000BASE-T 1ポート | |
| 時刻情報 | プロトコル | SNTPv3、SNTPv4、NTPv3、NTPv4、TIME、DAYTIME | SNTPv3、SNTPv4、NTPv3、NTPv4、TIME、DAYTIME |
| 認証方式 | MD5認証、Autokey | MD5認証、Autokey | |
| 時計部 | 内蔵水晶精度 ※1 | 日差±10ミリ秒（+25ºC） | 日差最大±100ms (+25ºC) |
| 本体諸元 | 定格電圧 | AC100～240V±10% (50/60Hz) ※2 | AC100~240V±10% (50/60Hz)※2 |
| 定格電流 | 0.32A | 0.12A | |
| 消費電力 | 18W | 6W | |
| 発熱量 | 65kJ/h | 22kJ/h | |
| 温度条件 | 0～40ºC | 0～40ºC | |
| 湿度条件 | 20～80% RH (結露しないこと) | 20～80% RH (結露しないこと) | |
| 設置方式 | ラックマウント（取付金具付属） | ラックマウント | |
| 外形寸法 | 425.5(W)x280(D)x44(H) mm (突起部除く) | 425.5(W)×280(D)×44(H) mm (突起部除く) | |
| 質量 | 約3.5kg | 約3.1kg | |
| 適合規格 | VCCI-A、RoHS、電気用品安全法 | VCCI-A、RoHS、電気用品安全法 | |
| TS-2560/TS-2220 GNSSタイプ | ||||
|---|---|---|---|---|
| 時計修正部 | 時刻修正方式 | GPS、QZSS、GLONASS | ||
| 修正精度 | ±1μs(GNSS測位時) | |||
| 修正頻度 | 随時 | |||
| 閏秒対応 | 対応可能（自動設定/手動設定） | |||
| サマータイム対応※3 | 対応可能 | |||
| 出力インターフェイス | パルス出力 | 1PPS、10MHz | ||
| 受信機部 | 入力感度 | 15dBi～50dBi | ||
| GNSSアンテナ | 温度条件 | -30ºC～75ºC | ||
| 防水性 | IP67（防浸形）ただしコネクタ部は除く | |||
| 外形寸法 | φ66.5x47.5(H) mm（突起部を除く） | |||
| 質量 | 約150g | |||
| GNSSアンテナ置台 | 外形寸法 | 六角形 103(W)x92(D)x116(H)mm | ||
| 質量 | 約370g | |||
| TS-2220 長波JJYタイプ | |||
|---|---|---|---|
| 時計修正部 | 時刻修正方式 | 有線タイプ:長波JJYの電波を1時間に1回受信して修正 | |
| 修正精度 | ±100ms | ||
| 閏秒対応 | 対応可能（自動／手動設定） | ||
| サマータイム対応※3 | 設定可能 | ||
| 有線タイプ長波受信機諸元 | 定格電圧 | DC3.3～6.0V（タイムサーバーより供給） | |
| 消費電力 | 最大0.015W | ||
| 発熱量 | 0.054kJ/h | ||
| 温度条件 | -20～60ºC | ||
| 湿度条件 | 90%RH以下（40ºC時） | ||
| 外形寸法 | 142(W)x110(D)x67(H) mm (取付金具を除く) | ||
| 質量 | 約0.8Kg （ケーブル10m含む） | ||
| TS-2220 FMタイプ | |||
|---|---|---|---|
| 時計修正部 | 時刻修正方式 | NHK FMラジオの時報を検出し修正 | |
| 修正精度 | ±100ms | ||
| 閏秒対応 | 手動設定 | ||
| サマータイム対応※3 | 設定可能 | ||
| 受信機部 | 受信方式 | スーパーヘテロダイン方式 | |
| 同調方式 | FLL方式 | ||
| 受信周波数 | FMラジオ76.0～108.0MHz | ||
| 実用感度 | 25dBF (IHF) | ||
| 音声出力 | イヤホン | ||
| 正時検出部 | 正時報検出方式 | トーンデコーダーによる周波数検出 | |
| フィルタバンド幅 | 440Hz±7%（typ)、880Hz±7%(typ) | ||
| TS-2220 光テレホンJJYタイプ | |||
|---|---|---|---|
| 時計修正部 | 時刻修正方式 | 光電話回線経由でNICTと時刻同期 | |
| 修正精度 | ±1ms | ||
| 閏秒対応 | サービス仕様に準ずる | ||
| サマータイム対応※3 | サービス仕様に準ずる | ||
※1 記載されている精度は工場出荷時の値であり、ご使用の環境により変動します。
※2 日本国内向けの7A 250V対応の電源ケーブルをご用意していただく必要があります。
※3 詳細につきましては、日本国内でサマータイムの実施および運用が決定した場合にお知らせします。
メーカー保守サービスSP-PACK
セイコーソリューションズ株式会社が提供する保守サービスパック「SP-PACK」のご提供。
タイムサーバー初期導入時にSP-PACKの同時購入が必要です。
【SP-PACK特徴】
- 電話･メール等により必要な技術情報を提供
- 故障･不具合の解決または一時回避をサポート
- 最新ファームウエアの提供
- 契約者不要のシュリンクラップ方式で簡単登録
【保守形態】
- 24時間365日 オンサイト保守
- 平日9〜17時 オンサイト保守
- 平日9〜17時 センドバック保守
故障の受付は、お電話にて24時間365日受け付けています。
